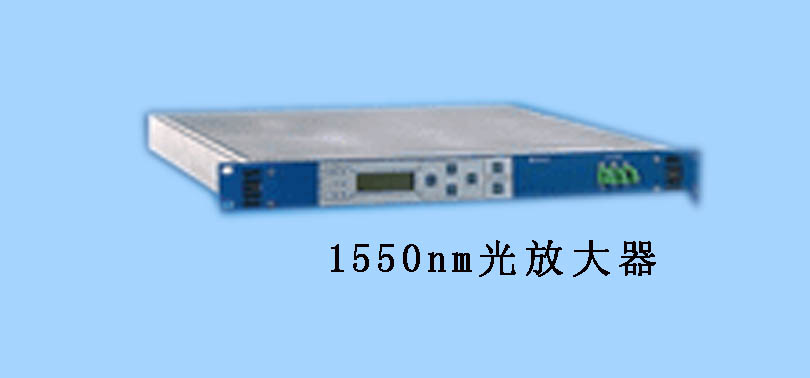

BKTEL 1550nm光放大器
BKtel公司的OV系列EDFA具有很高的可靠性和稳定性，采用980nm和/或1480nm泵浦激光器的不同结构组合可以提供输出功率从+13dBm到+23dBm的一系列标准光放大器。使用内置分路器可以提供1～8个输出端口。DWDM应用的放大器可以选用OV-DW系列增益平坦放大器

产品介绍

技术参数（ Ovxxxx/OVxxxxDW ）

型号	标准 EDFA OVxxxx	增益平坦 EDFA OVxxxxDW
光特性
输入信号波长 [nm]	1550 ± 10	1530 ～ 1561
泵浦激光器波长 [nm]	980/1480	980
光回波损耗 [dB]	＞40	＞40
最小输入功率 [dBm]	-3	-33
最大输入功率 [dBm]	+6	-10
平坦度：（普通增益，Pin=-10dBm ） [dB]	/	1.0 典型（＜ 1.5）
动态增益平坦度 [dB]	/	1.0 典型（＜ 1.5）
增益相关偏振 [dB]	＜0.2	＜ 0.2
噪声指数（ Pin=0dB, 1555nm ） [dB]	＜5.0	/
噪声指数（ Pin= -10dB, 1550nm ） [dB]	/	5.0 典型（＜ 6.0）
残余泵浦功率（输入和输出）[dBm]	＜-10	＜-10
输出功率 [dBm]
OV1130 OV2130 OV4130 OV6130 OV8130 OV3150 OV4150 OV6150 OV1165 OV2165 OV3165 OV4165 OV1200 OV1220 OV1230	1×13.0 ± 0.5 2×13.0 ± 0.5 4×13.0 ± 0.5 6×13.0 ± 0.5 8×13.0 ± 0.5 3×15.0 ± 0.5 4×15.0 ± 0.5 6×15.0 ± 0.5 1×16.5 ± 0.5 2×16.5 ± 0.5 3×16.5 ± 0.5 4×16.5 ± 0.5 1×20.0 ± 0.5 1×22.0 ± 0.5 1×23.0 ± 0.5
饱和输出功率 [dBm]		OV1130DW ： 1×13.0 ± 0.5 OV1165DW ： 1×16.5 ± 0.5
标称增益 [dB]		OV1130DW ： 25 ，最小 23OV1165DW ： 28 ，最小26
增益调节范围 [dB]		OV1130DW ： 13 标称增益 OV1165DW ： 16 标称增益
电特性和机械参数
可选的光接头	任何类型的高回损光接头，安装在前面板或后面板上
光纤	标准单模 9/125mm
环境规格
运行储存	ETS 300 019 ； 3.1 级 ETS 300 019 ； 1.2 级
电磁兼容	EN50083 – 2 (1996.4) EN50083 – 2 / A1 (1998.2)
电源（三种类型）双备份	100 ～ 240 VAC；36 ～ 60 VDC；23.5 ～ 24.5 VDC，均可双备份，热插拔
耗散功率 [W]	30 ～ 60
外型	19″1RU
重量	9.7Kg

产品特点

特点：

19英寸1U标准机箱
980nm/1480nm泵浦激光二极管
恒定增益或恒定输出功率
输入输出监测，LCD显示和LED状态指示
双热插拔电源模块：100～240VAC， -48VDC， 24VDC
提供10/100以太网接口，支持SNMP和WEB网络浏览器（A型）
提供RS485和RS232接口，用于EMS（单元管理系统）和本地设置（B型）
内置网络单元控制器用于控制从设备
