正向通道

正向光接收配置了单独的光接收机模块，光电转换器件采用了光电转换效率高，线性好的新器件，光电转换器件和第一级放大器之间设置了专有的匹配电路，放大器采用了两级低噪声、高线性的 GaAs 专有芯片，级间可调整衰减量，能保证光信号能有效地转换成电信号，并具有光功率监测， RF 电平监测专用插座。

在正向通道中，具备 4 路独立高电平输出通道，每路都采用了最新的 GaAs 放大模块，都具备独立的衰减、斜率调整，每路都具有正、反向测试插座。

在正向通道中，使用了高隔离度的高通滤波器和分波离，保证了正向通道的低端干扰不会进入通道。

反向通道

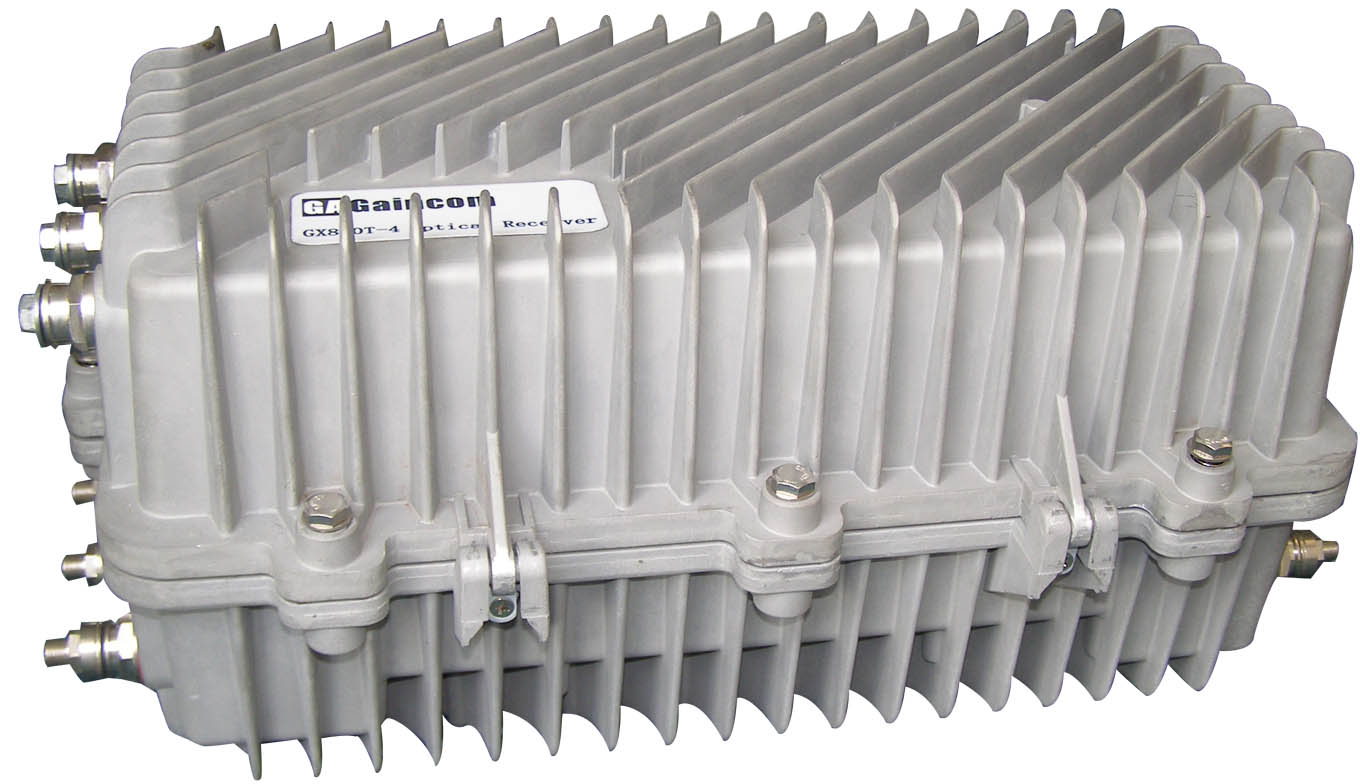

GX860T-4能分别独立地对回传信号进行监测，衰减和均衡处理，而且对每个反向通道能从前端通过网管系统进行通断控制，这为回传通道的故障判断和分步骤分片区开通回传通道提供了条件。

GX860T-4有 2 种回传光发射机可供选择，光功率有高、中、低三种可选：1310nm 激光器 回传光发射机，

特点：链路： 13dB；1310nm激光器 回传光发射机， 特点：链路： 19dB

技术参数：

接收光功率：

标准 ：-1dBm

最小 ：-6dBm

最大 ：+2dB

光输入反射损耗 ：40dB 最小

正向通频带：47～860MHz （依赖于上行分割）

反向带宽：每个端口 5～65MHz （依赖于上行分割）

通频带平坦度：±0.75dB （所有端口）

工作斜率（标准）：10dB±1dB （可用插入式均衡器）

C/N：52

CTB：—67

CSO：—62

输出电平：（ 870MHz ）， 110dBu/ 频道

输出电平：（ 550MHz ）， 107dBu/ 频道

输出电平：（ 50MHz ）， 100dBu/ 频道

反向通带损耗：10dB

反向射频输入：15dBmV

交流输入电压 ：44V～90V 正弦波长或准方波（交流220V可选）

交流过流电流：15A

亨声调制 ：—70dB@15A 过流

工作温度： —20℃～+60℃ （ —40℃～+140℃ ）

外壳尺寸：21.6英寸（长）×10.6英寸（宽）×11.0英寸（深）（不带支架）

重量：最小36磅 / 最大42磅（不带支架）

最大功耗： 90W
