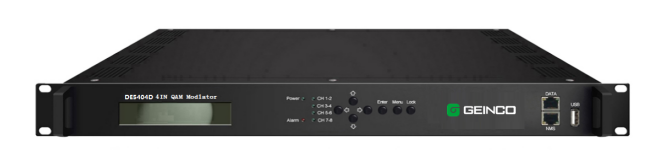

DE5404D四合一复用加扰QAM调制器 |
产品介绍
主要特性
l 支持8路Tuner+6路ASI输入，4路Tuner+6路ASI+2路IP，8路Tuner+2路ASI+2路IP，4路Tuner+2路ASI+4路IP
l 完全符合DVB-C (EN300 429)和ITU-T J.83A/B/C标准
l 完全支持DVB通用加扰系统描述ETR289，同密标准ETSI 101 197和ETSI 103 197
l 支持4路复用、4路加扰和4路QAM调制
l 同时支持4个同密CA
l 支持4路1000M IP输出，UDP协议
l 支持USB插入
l 符号率范围：5.0Msps~9.0Msps，1ksps步进
l 5种调制星座：16QAM，32QAM，64QAM，128QAM，256QAM
l 支持PSI/SI编辑和插入
l 优异的RF输出性能，MER≥40dB
l 支持液晶显示(LCD)和按键操作
l 支持Web网络管理
技术指标
|
输入 |
8路Tuner输入+6路ASI |
||
|
4路Tuner+6路ASI+2路IP |
|||
|
8路Tuner+2路ASI+2路IP |
|||
|
4路Tuner+2路ASI+4路IP |
|||
|
复用 |
输出通道 |
4 RF输出 |
|
|
PID重映射 |
128(每通道)，手动或自动 |
||
|
自动生成PSI/SI表 |
|||
|
加扰 |
最大同密CA数 |
4 |
|
|
标准 |
ETSI 101 197、ETSI 103 197 |
||
|
连接类型 |
本地/远程连接 |
||
|
调制
|
QAM通道 |
4 |
|
|
标准 |
EN300 429、ITU-T J.83A/B/C |
||
|
符号率 |
5.0Msps~9.0Msps，1ksps步进 |
||
|
星座 |
16QAM、32QAM、64QAM、128QAM、256QAM |
||
|
FEC |
RS(204，188) |
||
|
IP输出 |
4路1000Mbps IP输出，RJ45 UDP协议 |
||
|
RF输出 |
输出通道 |
4路RF射频信号输出，F头，75Ω阻抗 |
|
|
频率范围 |
30~1000MHz，1kHz步进 |
||
|
输出电平 |
-20dBm~0dBm(每个QAM载波), 0.1dBm步进 |
||
|
MER |
≥40db |
||
|
ACLR |
-55dBC |
||
|
系统 |
支持液晶显示(LCD)，按键操作，Web网络管理 |
||
|
中文/英文操作界面 |
|||
|
支持网络升级 |
|||
|
通用 |
尺寸 |
482mm×285mm×44mm |
|
|
重量 |
3.5kg |
||
|
温度范围 |
0~45℃(工作)；-20~80℃(存储) |
||
|
电源需求 |
AC100V±10% 50/60Hz或AC 220V±10% 50/60HZ |
||
|
功耗 |
<25W |
||
