GE3000T/R L波段光端机 |
产品介绍
主要特点：
l 最大传输距离：80km（通过增加光放大器可以实现300km射频信号的传输）
l 工作射频频率：950～2150MHz（可定制频段）
l 对调制格式透明，适合传输L波段各种制式的视频、音频及数据调制信号
l RF输入电平具有较宽的工作范围
l 发送机采用低噪声、高性能DFB激光器，保证整机的高指标和高可靠性
l RF输出具有较宽的动态工作范围

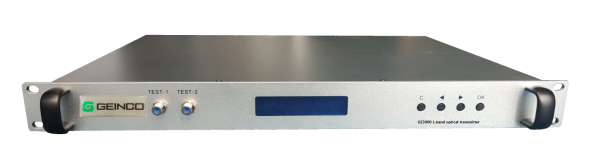

GE3000T L波段光发射机简介：
l GE3000 L波段光发射机的RF射频输入端口可通过面板控制向室外连接的Ku波段或C波段下变频器（卫星高频头LNB）提供工作电压，并可在本机完成卫星接收的水平（H）和垂直（V）极化的转换。
l GE3000 L波段光发射机可设置为自动或手动工作模式，在自动工作模式下，可根据输入信号电平大小自动调整整机增益，使激光器激励电平始终工作在最优范围内。手动工作模式允许用户自定义设置激光器激励电平大小（非专业用户请直接使用自动工作模式）
l GE3000 L波段光发射机前面板提供一个输入信号监测口（主信号-20dB）
l GE3000 L波段光发射机可提供一路还出信号接口（选配）。
l GE3000 L波段光发射机具有完善的RJ45网络接口，可通过SNMP或TCP/IP协议接入网管（可选）。
l GE3000 L波段光发射机标配高品质电源，可选配双电源，提高系统可靠性。
l GE3000 L波段光发射机具有10MHz信号传输版（可选）。
GE3000 T L波段光发射机技术参数
|
机箱可选装2~4个光接收机模块 |
|
|
RF接口： |
FL10 |
|
输入阻抗： |
75Ω |
|
输入驻波： |
≤1.5 |
|
输入信号范围： |
50～ 80dBuV（MGC） 65～80 dBuV（AGC默认） |
|
射频频率范围： |
950～2150MHz 或 950-2750(可选) |
|
带内平坦度： |
±0.75dB（任意36MHz带宽内±0.25dB） |
|
互调 |
≤-65dBc |
|
信噪比： |
≤-60dBc |
|
MER: |
≥45dB |
|
RF输入端口: |
供电输出≥DC1500mA变频器水平（H）极化电压13V/垂直（V）极化电压18V转换 |
|
10MHz信号输入电平： |
80~108dBuV（可选） |
|
光参数 |
|
|
光连接器： |
SC/APC或FC/APC |
|
光波长： |
1310±20nm或1550±20nm（其他CWDM波长可选） |
|
光反射损耗： |
≥50dB |
|
输出光功率： |
-3到+10dBm（根据用户需要选定） |
|
功能： GE3000 L波段光发射机RF射频输入端口可通过面板控制向室外连接的Ku波段或C波段下变频器（卫星高频头）提供工作电压，并可在本机完成卫星接收的水平（H）和垂直（V）极化的转换
|
|
GE3000R L波段光接收机简介：
l GE3000R L波段光接收机采用高品质激光接收模块，保证接收光功率在+2至-12dB正常工作。
l GE3000R L波段光接收机的RF射频输出端口可通过面板控制向连接的延长放大器提供工作电压。
l GE3000R L波段光接收机前面板提供一个输入信号监测口（主信号-20dB）
l GE3000R L波段光接收机可提供两路信号输出接口（选配）。
l GE3000R L波段光接收机具有单独10M输出端口（可选）。
l GE3000R L波段光接收机具有完善的RJ45网络接口，可通过SNMP或TCP/IP协议接入网管（可选）。
l GE3000R L波段光接收机标配高品质电源，可选配双电源，提高系统可靠性。
|
射频参数：可选装2~4个光接收机模块 |
|
|
系统链路增益： |
0dB@-8dBmW光接收（MGC模式） |
|
RF接口： |
FL10 |
|
输出阻抗： |
75 |
|
输出驻波： |
≤1.5 |
|
射频频率范围： |
950～2150MHz 或 950-2750(可选) |
|
带内平坦度： |
±0.75dB（任意36MHz带宽内±0.25dB） |
|
互调 |
≤-65dBc |
|
信噪比： |
≤-60dBc |
|
MER: |
≥45dB |
|
RF输出: |
75dBuV（AGC @+2~-15dBm 标准版） 85dBuV（AGC @+2~-12dBm 高电平版可选） 60dBuv～105dBuV （+2≤接收光功率≥-15 dBm） |
|
10MHz信号输入电平： |
60~105dBuV |
|
光参数 |
|
|
光连接器： |
SC/APC或FC/APC |
|
光波长： |
1270nm ～ 1600nm |
|
光反射损耗： |
≥50dB |
|
输入光功率： |
-16dBm ～ +2dBm |
|
功能: GE3000R L波段光接收机的RF射频输出端口可通过面板控制向连接的延长放大器提供工作电压。 |
|
GE3000R L波段光接收机技术参数
环境参数：
工作温度：0～75℃
储存温度：-45～100℃
供电电压：AC110～260V
总功耗：≤5W（单个GE3000T和GE3000R）
