产品介绍
•紧凑的模块化设计,12 RU 中的 256 个端口,可轻松扩展至 2048x2048
•非对称配置,单个机箱中最多 248 个输入
• 输入增益可调,可优化射频性能
•光纤输入选项
•触摸屏本地控制和嵌入式Web GUI界面
•所有有源卡、电源和风扇托盘从前面轻松热插拔
•冗余热插拔控制卡加上独立的GUI控制系统
•通过网络浏览器 GUI 界面、SNMP、TELNET 或 TCP/IP 通过客户提供的 PC 进行远程控制
产品特点
Specifications:*1 |

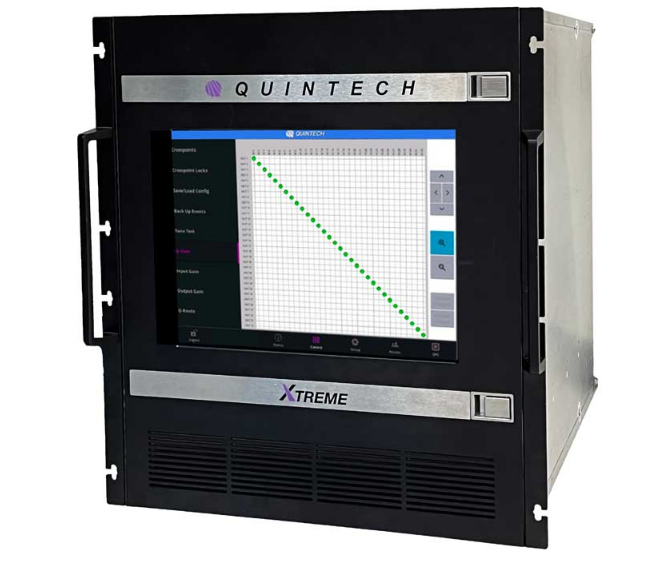

XTREME 256-C |
配置: |
128 个输入/128 个输出 |
射频连接器: |
F 型、BNC 75 Ω 或 50 Ω、SMA、混合或光输入接收器 SC/APC 或 LC/APC |
阻抗: |
75 Ω or 50 Ω |
工作频率: |
850-2450 MHz |
频率响应: |
± 3dB 在任何 36 MHz 通道上为 ± .75 dB |
输入 P1dB: |
+6 dBm |
噪声系数: |
<23 dB @ 0 dB 增益 |
OIP3: |
+15 dBm |
输入回波损耗: |
14 dB Typ. 12 dB 最小. |
输出回波损耗: |
15 dB Typ. 12 dB 最小. |
隔离(输入到输入): |
75 dB Typ. 65 dB 最小. |
隔离(输出到输出): |
75 dB Typ. 65 dB 最小. |
隔离(输入到输出): |
60 dB Typ. 55 dB 最小. |
输入增益范围: |
-17.5 dB 至 +14 dB,步长为 0.5 dB |
射频感应: |
+10 dBm to -50 dBm |
输出 P1dB: |
+14 dBm |
本地控制: |
15 英寸前面板触摸屏 |
遥控: |
SNMP、TELNET、TCP/IP; 通过以太网、远程面板的 Web 浏览器界面 |
模块间控制数据: |
XR Bus |
电源要求: |
100-250 VAC 自动量程,50/60 Hz |
能量消耗: |
525 W @ 120 VAC 650 W @ 240 VAC |
尺寸: |
需要 12 RU 总机架空间,21” H x 19” W x 20.5” D 到后面板 22”(包括后把手) |
重量: |
150 磅 |
