产品介绍

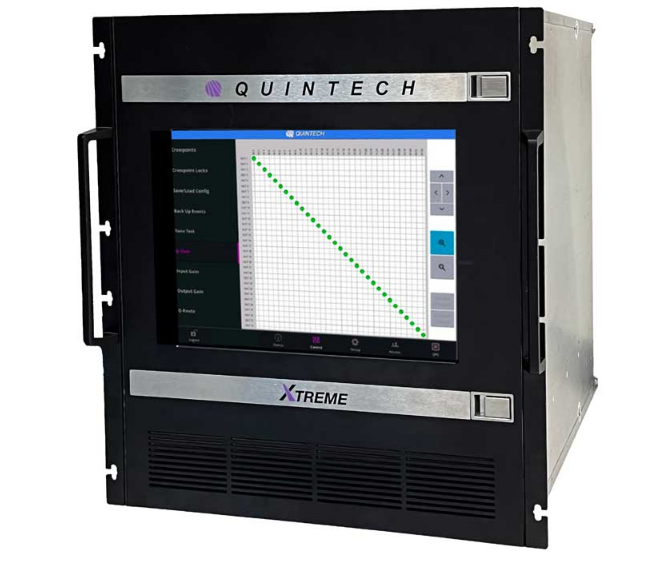

•紧凑的模块化设计,12 RU 中的 256 个端口,可轻松扩展至 2048x2048
•非对称配置,单个机箱中多达 248 个输出
•输入和输出增益可调,以优化射频性能
•光纤输入选项
•从前面轻松热插拔所有有源卡、电源和风扇托盘
•冗余热插拔控制卡加上独立的 GUI 控制系统通过 Web 浏览器 GUI 界面、SNMP、TELNET 或 TCP/IP 通过客户提供的 PC 进行远程控制
产品特点
Specifications:*1 |
XTREME 256 |
配置: |
128 个输入/128 个输出 |
射频连接器: |
F 型、BNC 75 Ω 或 50 Ω、SMA、混合或光输入接收器 SC/APC 或 LC/APC |
阻抗: |
75 Ω or 50 Ω |
工作频率: |
850-2450 MHz |
频率响应: |
± 1 dB典型值。 ± 2 dB******。 ± .2 dB典型值。 ± .5 dB******。 通过任何 40 MHz 频道 |
输入 P1dB: |
0 dBm |
噪声系数: |
<20 dB @ 0 dB 输入增益 |
OIP3: |
+10 dBm 最小. |
输入回波损耗: |
14 dB Typ. 12 dB 最小. |
输出回波损耗: |
16 dB Typ. 12 dB 最小. |
隔离(输入到输入): |
75 dB Typ. 65 dB 最小. |
隔离(输出到输出): |
75 dB Typ. 65 dB 最小. |
隔离(输入到输出): |
65 dB Typ. 55 dB 最小. |
输入增益范围: |
-17 dB 至 +13.5 dB,步长为 0.5 dB |
输出增益范围: |
-14.5 dB 至 +33 dB,步长为 0.5 dB |
射频感应: |
-5 dBm to -50 dBm |
群延迟: |
****** 5 纳秒 |
切换时间: |
125 毫秒 |
本地控制: |
15 英寸前面板触摸屏 |
遥控: |
SNMP、TELNET、TCP/IP; 通过以太网、远程面板的 Web 浏览器界面 |
电源要求: |
100-250 VAC 自动量程,50/60 Hz |
能量消耗: |
525 W @ 120 VAC 650 W @ 240 VAC |
尺寸: |
需要 12 RU 总机架空间,21” H x 19” W x 20.5” D 到后面板(22” 包括后把手) |
重量: |
150磅 |
