产品介绍
• 50-200 MHz 和 850-2450 MHz 或 50-1000 MHz 频率范围
•光纤接收器
• 紧凑的模块化设计,2 RU 机箱中多达 80 个端口
• 单个机箱中的非对称配置高达(32x32、16x64、24x40)
• LNB 电源 400 MA 每个输入 13/18 V,22 KHz 音调
• 光纤输入选项•所有输入和输出的可调增益和衰减允许用户调整射频电平以获 得******性能
• 支持热插拔(低于 30 秒)
产品特点
规格:*1 |

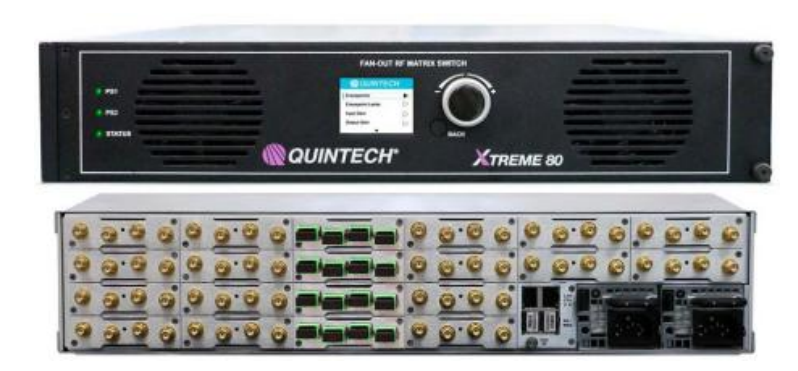

XTREME 80 |
配置: |
16x64, 24x40, 32x32, 40x24, 64x16, 32x48, 20x48, 60x20, 48x32 |
射频连接器: |
F 型、BNC 75 Ω 或 50 Ω、SMA、混合或光输入接收器 SC/APC 或 LC/APC |
阻抗: |
75 Ω or 50 Ω |
工作频率: |
50-200 MHz & 850-2450 MHz or 50-1000 MHz |
频率响应: |
+/-1.5 dB 在任何 36 MHz 通道上为 +/-0.5 dB |
输入 P1dB: |
0 dBm |
噪声系数: |
13 dB @ 0 dB Gain |
OIP3: |
+10 dBm |
输入回波损耗: |
14 dB |
输出回波损耗: |
14 dB |
隔离(输入到输入): |
60 dB |
隔离(输出到输出): |
60 dB |
隔离(输入到输出): |
55 dB |
输入增益范围: |
-19.5 dB 至 +12 dB (32x32); -24 至 +8 dB (16x64) |
输出增益范围: |
-15.5 dB 至 +16 dB,所有版本 |
LNB 为每个端口供电: |
0/13/18 V,22 kHz 音调 |
|
400 mA |
|
LNB 可用的总系统功率为 180 W |
光波长: |
900-1650 nm |
光回波损耗: |
14 dB |
光连接器: |
SC/APC, LC/APC |
本地控制: |
前面板 2.2 英寸显示屏和旋转开关操纵杆 |
遥控: |
SNMP、TELNET、TCP/IP、通过以太网的 Web 浏览器界面、远程面板 |
电源要求: |
100-240 VAC 自动适应,50/60 Hz |
能量消耗: |
165 W 典型值,345 W 带 LNB 选件 (32x32),255 W 带 LNB 选件 (16x64) |
尺寸: |
2 RU: 3.5”H x 19”W x 23.25 D” |
