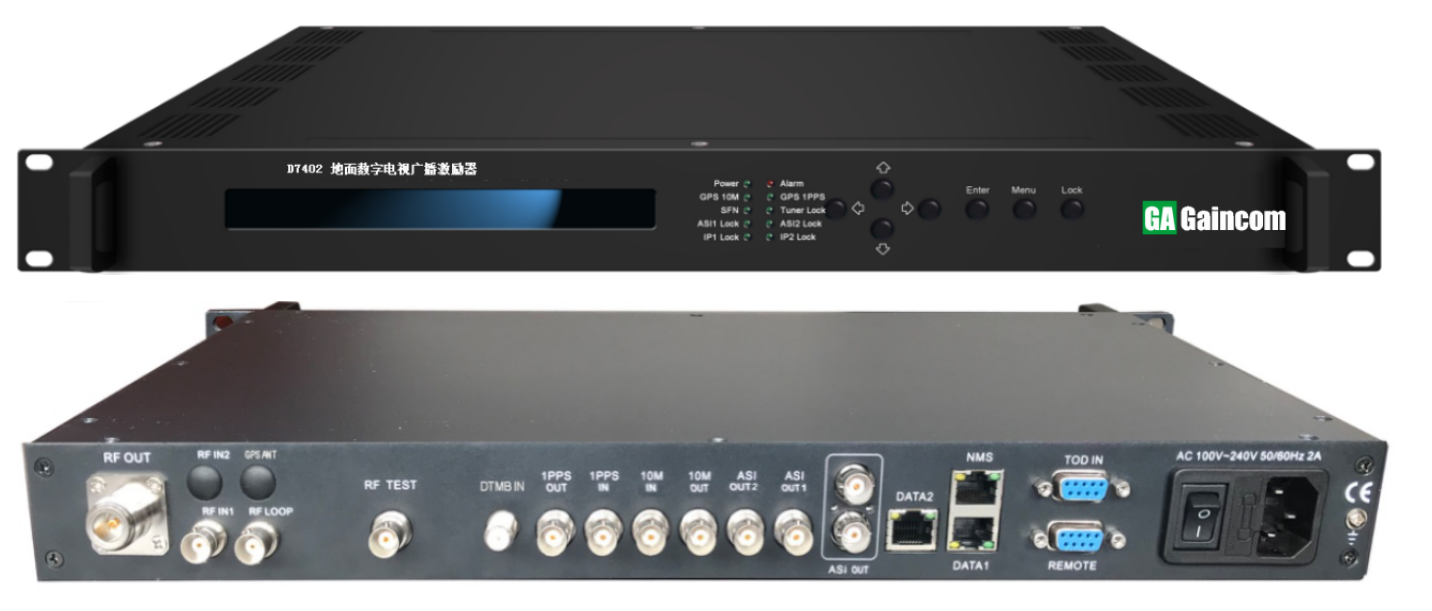

D7402 地面数字电视广播激励器 |
产品介绍
主要特性
l 完全支持GB20600-2006以及GB/T 28436-2012 《地面数字电视广播激励器技术要求和测量方法》
l 同时支持标准单频网及卫星单频网模式和多频网
l 同时支持多载波及单载波
l 支持反馈式自适应校正预失真功能，先进的自适应算法
l 针对多合体高效率功放特别优化，校正效果特别好
l 内置 GPS模块（可选）,支持100M IP输入
l 优异的相位噪声及MER性能，MER≥50dB
l 射频频率输出范围50~860MHz，0.1Hz步进
l 采用恒温晶振，频率稳定度高达0.1ppm
l 具有各种监控和报警功能。
l 具有MLC和ALC控制功能
l 支持10MHz监测输出、本振监测输出和RF监测输出。
l 支持发射机输出信号监测，发射机输出的射频指标MER监测精度不低于40db,带肩监测精度不低于50dB，误差不超过2dB。
l 保证开关机无冲击脉冲，更好保护发射机。
l 支持液晶&按键操作，支持网络管理web
产品特点
技术指标
|
输入 |
2路ASI输入，支持2路IP输入，1路DTMB信号输入，支持热备份，BNC接口，阴型，75Ω，1路ASI环出，1路RS232/485接口。 |
||
|
支持100M IP输入，UDP协议 |
|||
|
GPS 输入，10MHz参考时钟输入以及环出 ，BNC接口，阴型，50Ω |
|||
|
GPS 1PPS输入以及环出，BNC接口，TTL电平，50Ω |
|||
|
调制 |
标准 |
GB20600-2006 GD/J 067-2015 |
|
|
FFT |
1，3780，1+Pilot |
||
|
星座 |
4QAM-NR、4QAM、16QAM、32QAM、64QAM |
||
|
帧格式 |
420、595、945、420旋转、945旋转 |
||
|
FEC |
0.4、0.6、0.8 |
||
|
交织深度 |
240、720 |
||
|
射频输出性能 |
监测输出 |
10MHZ时钟监测输出、本振监测输出和RF监测输出 |
|
|
监测输出接口 |
BNC型，阴型，50Ω |
||
|
射频输出接口 |
N型头，阴型，50Ω |
||
|
频率范围 |
50~860MHz，0.1Hz步进 |
||
|
功率稳定度 |
±0.3dB(24小时） |
||
|
频率稳定度 |
≤1×10-7（使用内置频率基准） ≤1×10-10（使用外置频率基准） |
||
|
带肩(偏移中心频率±4.2MHz) |
≤-61dBc |
||
|
输出功率 |
-20dBm~+0dBm，0.1dBm步进 |
||
|
调制误差率（MER） |
≥ 50dB |
||
|
反馈预失真 |
支持线性及非线性自适应校正，非线性校正ACPR提升12db（典型值），线性校正带内平坦度校正增益10db（典型值） |
||
|
输入电平范围-15~+10dBm，推荐大于-10dBm可得到最佳预失真性能。 |
|||
|
系统 |
支持液晶&按键操作，网络管理WEB，中文显示 |
||
|
可通过网络进行软件升级 |
|||
|
通用 |
尺寸(宽x长x高) |
480mm×240mm×44mm |
|
|
重量 |
2.6kg |
||
|
温度范围 |
-10℃~50℃(正常工作)，-15℃~60℃（允许工作）-20~80℃(存储) |
||
|
电源要求 |
100V～240V AC, 50Hz～60Hz |
||
|
功耗 |
<30W |
||
