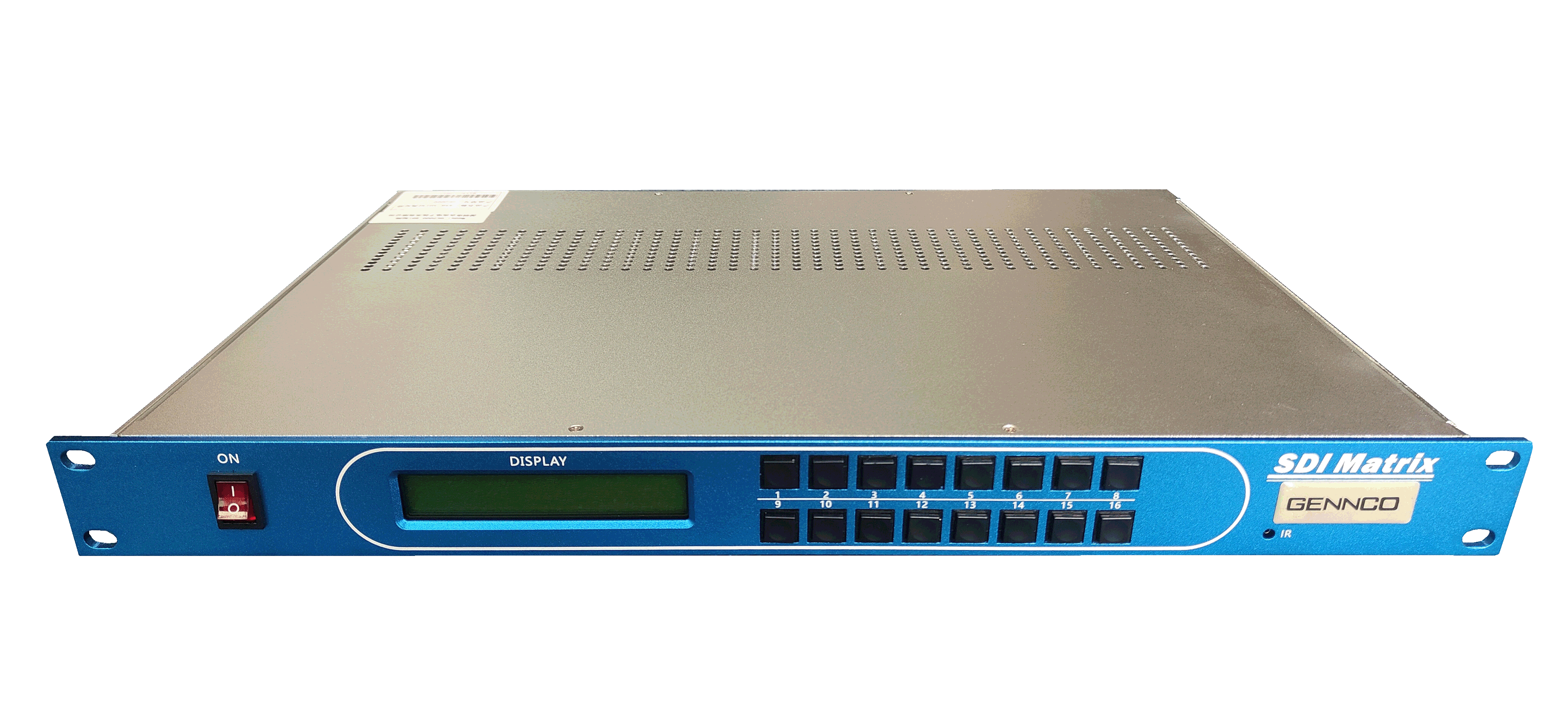

DE 2000 SDI/ASI 矩阵切换器 |
产品介绍
l 支持MPEG-2 MP@ML (4：2：0)编码；
l 兼容SMPTE259M/292M/344M/424M，支持DVB－ASI 270Mbps
l 规模：8U 机箱：128*128 128*64 128*32
l 4U 机箱：64*64 64*32 64*8 32*32 32*16 32*8
l 1U 机箱：16*16 16*8 8*8 8*4 4*4
l 信号格式SDI，DVB－ASI
l 自适应输入均衡控制
l 时钟恢复功能
l 具有外同步信号接口,使其在视频信号的场消隐期间切换
l 掉电记忆功能，保证数据永不丢失
产品特点
|
视频格式: |
143Mbps/177Mbps/270 Mbps/360 Mbps/1.485Gbps/s/2.97Gbps/s |
|
均衡： |
Equalizes up to 120 meters of Belden 1694A at 2.97 Gbps200 meters of Belden 1694A at 1.485Gbps or up to 400 meters of Belden 1694A at 270 Mbps |
|
时钟恢复： |
支持143Mb/s、270Mb/s、360Mb/s、540Mb/s、1.483Gb/s、1.485Gb/s、2.97Gb/s |
|
阻抗： |
75Ω |
|
反射损耗： |
>18db 143MHz－2.97G |
|
幅度： |
800mv±5% |
|
上升/下降时间： |
<270ps (20%～80％) |
|
直流偏移： |
0V ±0.5 |
|
过冲： |
<10% |
|
连接形式： |
BNC |
|
交流电： |
110-260VAC |
|
功率： |
<25W |
外型尺寸:
本产品8 、16路采用1U19英寸机箱；
32、64路的采用4U插卡式19英寸机箱；
128路采用8U19英寸插卡式机箱；
