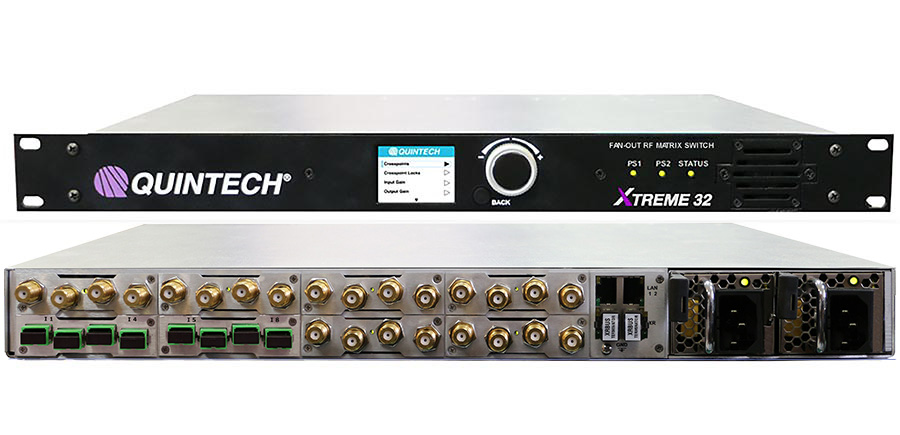

XTREME 32系列 L波段射频矩阵切换器 |
产品介绍
主要特性
l、紧凑的模块化设计,配有2 RU的80个端口
2、50-200 MHz和850-2500 MHz工作范围
3、灵活的矩阵配置(16x16,4x28,8x24)
4、LNB电源400 mA,每输入13/18 V,22 kHz
5、冗余热插拔电源
6、热插拔输入和输出适配器
7、可调输入和输出增益
8、双千兆以太网端口
9、现场可更换冷却风扇
产品特点
型号 XTREME 32 |
|||||
频率 |
50-200MHz |
950-2100 MHz |
850-2500 MHz |
||
配置 |
8x24,16x16 |
||||
输入增益范围: |
-19.5至12 dB,步长为0.5 dB |
||||
输出增益范围: |
-15.5至16 dB,步长为0.5 dB |
||||
阻抗: |
75Ω或50Ω |
||||
输入P1dB |
0 dBm |
|
|
||
OIP3: |
9 dBm最小值 |
10 dBm Min。 |
9 dBm最小值 |
||
频率响应: 任何36 MHz: |
±2.5 dB ±0.8 dB |
±1.5 dB ±0.5 dB |
±2.5 dB ±0.7 dB |
||
隔离(输入到输入): |
60 dB |
60 dB |
60 dB |
||
隔离(输出到输出): |
60 dB |
60 dB |
60 dB |
||
隔离(输入到输出): |
55 dB |
55 dB |
55 dB |
||
输入回损: |
最小12 dBm |
14 dBm Min。 |
最小12 dBm |
||
输出回损: |
最小12 dBm |
14 dBm Min。 |
最小12 dBm |
||
噪音图: |
******20 dBm |
13 dBm Max。 |
14 dBm Max。 |
||
RF连接器 |
F型,BNC 75Ω或50Ω,SMA或混合 |
||||
LNB电源每个端口: |
0/13/18 V,22 kHz 400 mA标称值(550 mA峰值浪涌 具有自动复位功能的短路保护 状态:欠电流(<50mA),短路和正常 |
||||
电源要求 |
100-240 VAC自动量程,50/60 Hz |
||||
功耗 |
160W |
||||
远程控制 |
SNMP,TELNET,TCP / IP,Web浏览器界面通过以太网远程面板 |
||||
尺寸 |
2 RU:3.5“H×19”W×22.5 D“ |
