PL7010 Sat-Light/Platinum机箱 |
产品介绍
产品描述

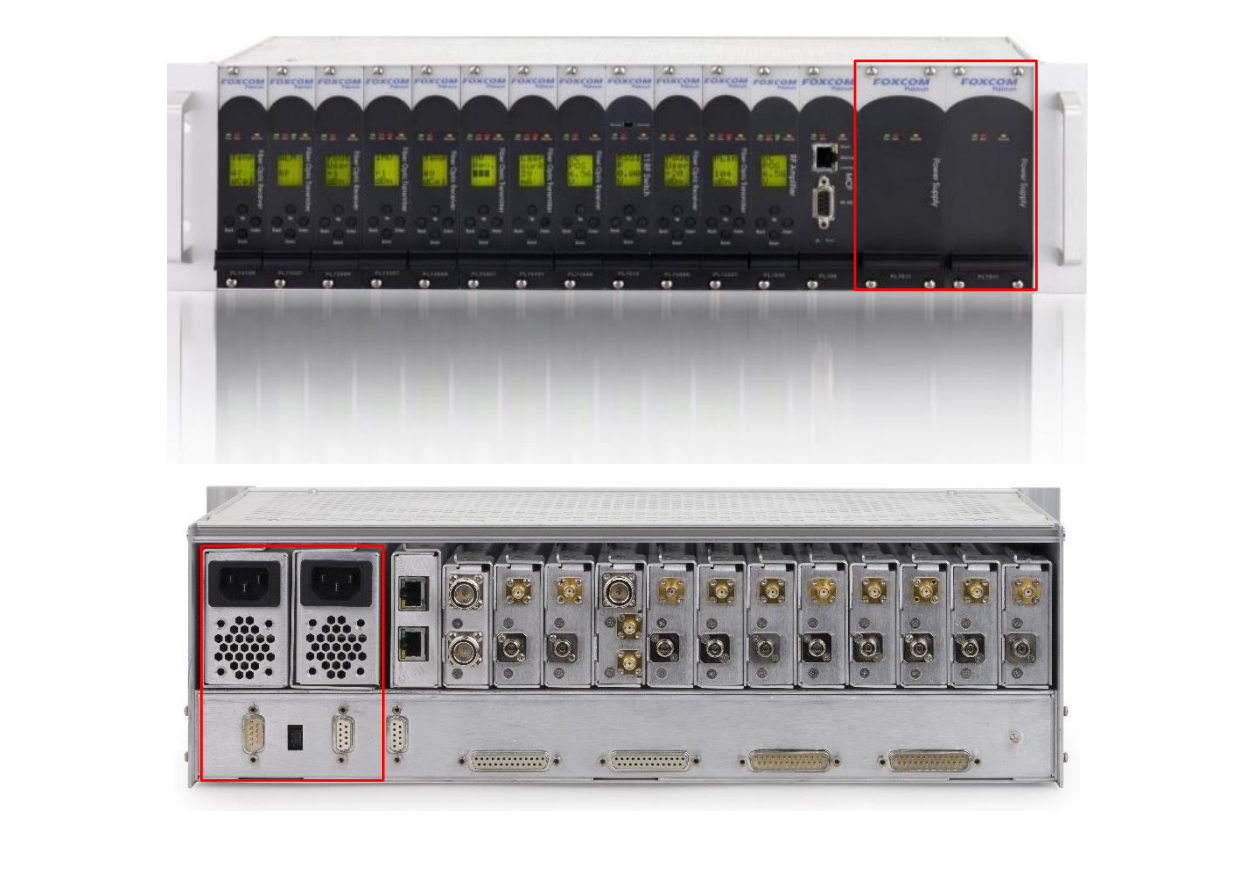

PL7010机箱是一个标准的19“，3RU机箱，可容纳多达十二Sat-Light/Platinum cards，新的M＆C控制器[PL700]和两个电源[PL7011]。该机箱包括一个创新的主板中，使FOXCOM的卫星 - Sat-Light/Platinum M＆C功能（Digi射频），并在同一时间，提供了传统的干式触点，集电极开路分立光学和RF报警，并为客户提供从一个Sat-Light/Platinum系统升级原有RSSI / PDI离散监控。另外，机箱自带的featues如EDFA的控制，这将在未来提供多种扩展接口。
机箱提供或者作为一个独立的单元或者作为P7010C机箱套件，包括两个匹配的电源（PL7011）和先进的M＆C控制器（PL700）的一部分。
每一个电源都有的AC输入，从而允许额外的冗余使用单独的电源的电源。
产品特点
特性与优势：
开关电源设计，为PL7010机箱
3RU19“机架式机箱12'热插拔'卡容量
专用控制器插槽
双冗余电源
支持最新的微处理器PL700的功能
传统的干燥和集电极开路离散量报警和RSSI / PDI监测分立
产品规格
Sat-Light/Platinum机箱：PL7010
|
卡支持 |
||||||||||
|
Platinum active / passive cards |
Up to 12 cards |
插槽1 to 12
"> |
||||||||
|
MCP卡 |
PL700 MCP拥有先进的M＆C功能 |
插槽13 |
||||||||
|
电源 |
2 PL7011电源 |
插槽14 and 15 |
||||||||
|
接口支持 |
接口类型 |
|
||||||||
|
RF报警 |
DB25 |
J20集电极开路型 J22干接点 |
插槽1 - 12 |
|||||||
|
Optical报警 |
DB25 |
J23干触点插槽 |
插槽1 - 12 |
|||||||
|
系统报警 |
DB9 |
J16集电极开路，干接点系统报警 |
|
|||||||
|
光学监控 |
DB25 |
J21离散信号监测 |
插槽1 - 12 |
|||||||
|
RF监控 |
DB25 |
J21离散信号监测 |
插槽1 - 12 |
|||||||
|
RF开关控制 |
DB9 |
J17 RF开关控制 |
|
|||||||
|
EDFA控制 |
DB9 |
J18 EDFA辅助控制 |
|
|||||||
|
电产品规格 |
单位 |
范围 |
最小值 |
最大值 |
||||||
|
电源电压 |
VDC |
12 |
|
|
||||||
|
电源电流 |
Amps |
|
|
9A |
||||||
|
EMI评级 |
EMI等级：FCC第15部分B类，CE标志 |
|||||||||
|
物理/环境规格 |
||||||||||
|
工作温度范围 |
Cº |
|
-10 |
+55 |
||||||
|
储存温度范围 |
Cº |
|
-45 |
+85 |
||||||
|
相对湿度 |
|
95％非冷凝 |
|
|
||||||
|
Altitude |
ft [Km] |
10,000 ft. [3.08 Km] with standard adiabatic derating of 2ºC.1000ft. [0.3 Km], operating; 40,000 ft. [12.2 Km] non-operating |
||||||||
|
外形尺寸[D×W×H] |
in. [cm] |
19 × 5.1 × 14 [48.3 × 13 × 35.6] |
||||||||
|
重量 |
lbs [Kg] |
5.95 [2.7] |
||||||||
|
冲击和振动 |
Designed for normal transportation environment per section 514.4 MIL-STD-810_E. Designed to withstand 20G at 11ms [½ sine pulse] in non-operating configuration |
|||||||||
