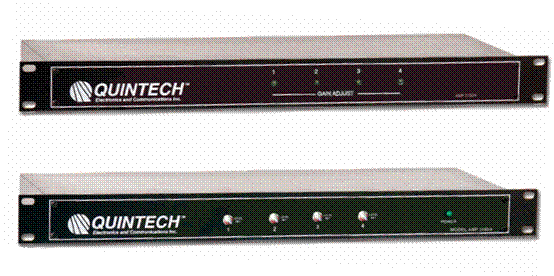

AMP 2150系列 L波段线路放大器
AMP 2150系列L波段线路放大器可提供高增益且可选的连续直流通路,设备采用高可靠的SMT(表面贴装技术)和先进的微带RF电路,同时为多个接收机提供直流通路。在卫星通信网络上使用可弥补了L波段信号在电缆长距离传输上的损耗。AMP2150可安装在常规的1RU机箱或者防水机箱里面。AMP系列产品是所有L波段卫星通信应用的最佳选择。

产品介绍

 规格:                    AMP  2150           AMP 2150(双路)          AMP 2150(四路)

工作频率:

700-2150 MHz

700-2150 MHz

700-2150 MHz

增益范围:

0 dB至24dB,在内部可调(出厂预设为20 dB)

0 dB至24dB,在前面板可调(出厂预设为20 dB)

0 dB至24dB,在前面板可调(出厂预设为20 dB)

10 MHz的插入损耗:

1.5 dB + 0.5 dB @ +20 dB 增益

1.5 dB + 0.5 dB @ +20 dB 增益

1.5 dB + 0.5 dB @ +20 dB 增益

频率响应:

+ 1 dB

+1 dB

±1 dB

噪声系数:

8 dB at +20 dB 增益

8 dB at +20 dB 增益

8 dB at +20 dB 增益

输入P1dB为:

-10 dBm

-10 dBm

-10 dBm

IIP3:

+4.5 dBm (20 dB 增益和引脚 = -30 dBm)

+4.5 dBm (20 dB 增益和引脚 = -30 dBm)

+4.5 dBm (20 dB 增益和引脚 = -30 dBm)

延迟:

+ 0.3 ns

+ 0.3 ns

+ 0.3 ns

输入回波损耗:

12 dB

12 dB

12 dB

输出回波损耗:

12 dB

12 dB

12 dB

电源要求:

+18 to +24 VDC, 190 mA

100-240 VAC 可以通过同轴电缆供电

100-240 VAC, 50/60Hz (自动测距)可以通过同轴电缆供电

功耗:

4.6W

4.6W/ AMP Module

4.6W / AMP Module

RF连接器:

 “F”头 75 Ω, 50 Ω (BNC 可选)

“F”,头 75 Ω , 50 Ω (BNC 可选) SMA

“F”,头 75 Ω, 50 Ω

电源连接器:

通过输出接口J-挂钩

2针快速断开(AC可选)

2针快速断开(AC可选)

工作温度:

-40° to +60° C

+10° to +60° C

+10° to +60° C

尺寸:

5.00”L x 3.25”W x 1.25”H

1RU (1.75”H x 19”W x 6.5”D)

1RU (1.75”H x 19”W x 14”D)

重量:

0.5磅

毛重:3.6磅  净重:2.6磅

毛重:9磅  净重:8磅



产品特点



l、全带宽高增益

2、安装在常规的1RU驾式机箱或者坚固的防水机箱

3、通过10MHz参考

4、检测能力

5、LNB电源可用
