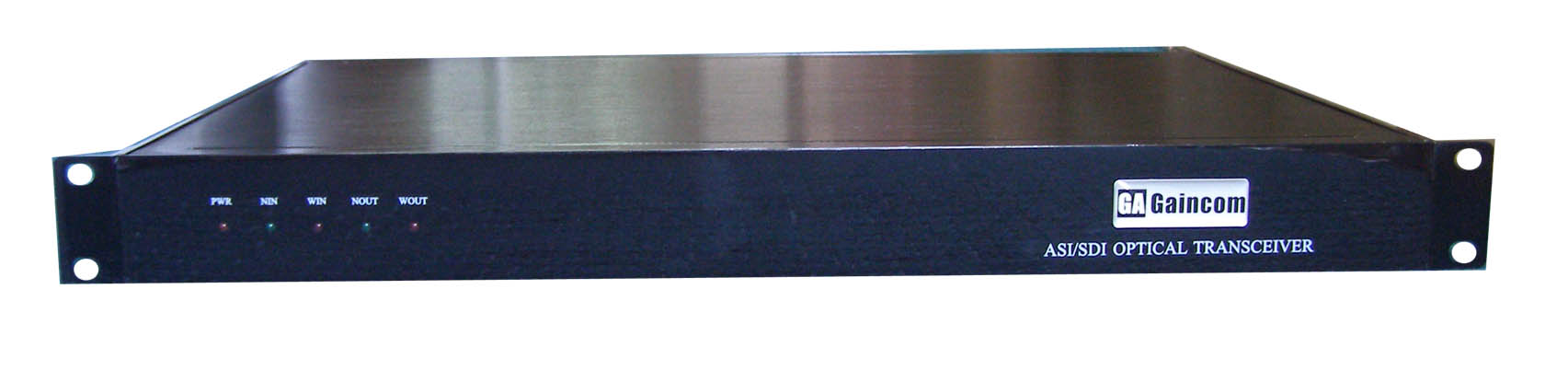

GDS1300 SDI/SDI-HD数字视频/4路模拟音频光纤传输系统 |
产品介绍
功能应用
- 广播电视节目传输
- 军事通讯
- 电视会议
- 保安监视和电缆电视系统
- 演播室到发射中心的中继（STL）
产品特点
特 点
- SDI 信号格式：SMPTE 292M、SMPTE305MHDTV
- SDI信号精度：10bit
- SDI 数据率： 270Mbps
- 信号格式：模拟平衡音频
- 模拟音频信道数：4/8
- 24bit 数字化音频
- 音频信噪比> 75dB
- 迟传输距离达60公里
- 独立式或机架式安装模式
-
基本参数
参数
典型值
单位
备注
视 频
通道数
1
路
发送机上一个输入，一个输出；接收机上两个均为输出。
视频信号格式
SMPTE-292、SSMTPE-259M、SMPTE-305M、SMPTE-310M、DVB-ASI串行数字视频信号
数据精度
10
Bit
数据速率
19.4M-1.5G
bps
阻抗
75
欧姆
回传损耗
>15
SDI信号电平
800
mV
音 频
通道数
4
路
发送机上一个输入，一个输出；接收机上两个均为输出。
信号格式
模拟平衡式音频
输入阻抗
600/10k
欧姆
输出阻抗
600/10k
欧姆
采样频率
48
KHz
额定电平
±2.5
V
插入增益
0
dBm
±1dB
频率响应
0.2~20
KHz
1dB
调波失真
0.1
%
信 噪 比
>75
dB
CCIR@1KHz,@10dBm输入电平
电 气 特 性
独立机箱
+5DC/2.4A
1U机箱
95-240VAC@0.6A
光 学 特 性
输入输出波长
850/1310/1550
nm
MM SM
发射功率
-3
dBm
光谱带宽
3
nm
接收功率（最小）
-30
dBm
接收功率（最大）
-23
dBm
波特率（正向）
1.5
Gpbs
接 口
视频
BNC
音频
XLR/RJ45
光接口
FC/ST
环 境 特 性
工作温度
-20~+70
摄氏度
存储温度
-30~+80
摄氏度
湿 度
0~90
%
感 应
EN50130-5
1995
电 磁 兼 容 性
辐 射
EN50081-1,EN55022-B,CE,FCC
磁化率
EN50130-4,EN50082-1
产 品 信 息
GDS1300TX
1路SDI/HD-SDI数字和4路模拟音频发送机
GDS1300RX
1路SDI/HD-SDI数字和4路模拟音频接收机
