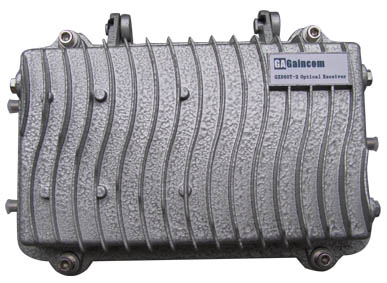

GA GX860T-2 --- 光工作站(两口输出) |
产品介绍
功能描述
正向通道
GX860T-2正向光接收配置了单独的光接收机模块，光电转换器件采用了光电转换效率高，线性好的新器件，级间可调整斜率和衰减量，并具有光功率监测，RF电平监测专用插座。
在正向通道中，使用了高隔离度的高通滤波器和分波离，保证了正向通道的低端干扰不会进入反向通道。
反向通道
GX860T-2能对回传信号进行监测，衰减和滤波处理。
GX860T-2有回传光发射机(GXR02bR)可供选择，光功率有高、中、低三种可选
FP1310nm激光器 回传光发射机
特点：链路：13dB 价格低
DFBnm1310激光器 回传光发射机
特点：链路：19dB 性价比高
指标：
光波长：1310±20nm～1550±30nm
接收光功率
标准：-1dBm
最小：-6dBm(选配FTTX-12，可接收－15 dBm的RF数字电视)； 最大：+2dB
光输入反射损耗：40dB最小
正向通频带：47～860MHz（依赖与上行分割）
反向带宽：每个端口5～65MHz（依赖与上行分割）
通频带平坦度：±0.5dB, 所有端口
工作斜率（标准）：10dB±1dB（可用插入式均衡器）
C/N：51
CTB：—67
CSO：—62
反向通带损耗：10dB
反向射频输入：15dBmV
交流输入电压：44V～90V正弦波长或准方波（交流220V可选）
交流过流电流：10A
亨声调制：—70dB@10A过流
工作温度：—20°C～+60°C（—40°F～+140°F）
外壳尺寸：35CM（长）×22.5CM（宽）×16.5CM（深）
重量：4.5kg
最大功耗：25W
两口 4口分配出 4口分支出(主路/支路)
输出电平 （870MHz），108dBu 104dBu 107dBu/97dBu
输出电平（550MHz）， 105dBu 101dBu 104dBu/94dBu
输出电平 （50MHz）， 98dBu 94dBu 97dBu/87dBu
产品特点
主要特点
- 带宽 870MHz（正向52-870MHz或87-870MHz；反向5-40MHz或5-65MHz）。
- 先进的镓砷（GaAs）合成技术。
- 二口输出。
- 可超低光功能接收，可接收－15 dBm的RF数字电视。
- 完善的光功率指示
- 单独的反向光发射模
