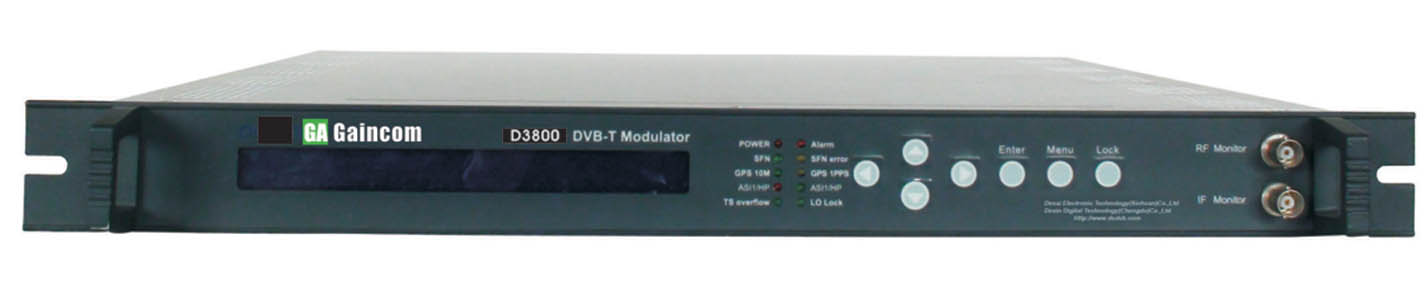

D3800--DMB-T调制器 |
产品介绍
|
输 入 |
2路ASI输入，支持热备份，BNC接口 |
|
|
GPS 10MHz参考时钟输入，BNC接口 |
||
|
GPS 1PPS输入，BNC接口 |
||
|
调 制 |
标准 |
GB20600-2006 |
|
FFT |
1,3780 |
|
|
星座 |
4QAM-NR、4QAM、16QAM、32QAM、4QAM |
|
|
帧格式 |
420、595、945 |
|
|
FEC |
0.4、0.6、0.8 |
|
|
交织深度 |
240、720 |
|
|
射频输出 |
接口 |
N model，50 Ω阻抗 |
|
频率范围 |
110~860MHz，1hz步进 |
|
|
输出电平 |
-16dbm~0dbm，0.5db步进 |
|
|
MER |
≥ 40db |
|
|
线性预校正 |
校正点数 |
12 |
|
非线性预校正 |
校正点数 |
256 |
|
系 统 |
支持液晶&按键操作，网络管理(NMS)，中英文操作界面 |
|
|
可通过网络进行软件升级 |
||
|
通 用 |
温度范围 |
0~45℃(工作)，-20~80℃(存储) |
|
电源要求 |
AC 220V±10%，50/60Hz或AC 110V±10%，50/60Hz |
|
|
功耗 |
28.6W |
|
产品特点
- 完全支持GB20600-2006
- 同时支持单频网和多频网
- 同时支持多载波及单载波
- 支持线性及非线性与校正
- 优异的相位噪声及MER性能，MER≥40db
- 射频频率输出范围110~860MHz，1hz步进
- 2路ASI输入，支持环出及热备份
- 采用恒温晶振，频率稳定度高达0.1ppm
- 支持液晶&按键操作
- 支持网络管理(NMS)
