产品介绍
技术参数
频率范围:10.7~12.75GHz
输出频率:950~2050MHz
增 益:60 dB(TYP)
增益平坦度:±0.5 dB/27MHz
本振频率:9.75/10.6/10.75/11.25/11.3GHz可选
本振稳定度:±500KHz
本振相位噪声:-60 dBc/Hz(@1KHz);-80 dBc/Hz(@10KHz);-100 dBc/Hz(@100KHz)
噪声系数:0.65 dB
交叉隔离度:27 dB(MIN)
寄生输出:-60dBc(MAX)
输出端电压驻波比:2:0:1(MAX)
1dB增益压缩点输出功率:0.0dBm(MIN)
镜像抑制:50dB
极化方式选择:11.5V~14.2V水平极化;15.8V~19.0V垂直极化(零刻度与地面垂直时)
电源供电:10~24V PC,180mA(MAX)
工作温度:-30~60°C
体 积:145mm×60mm×55mm
重 量: 140g;
产品特点

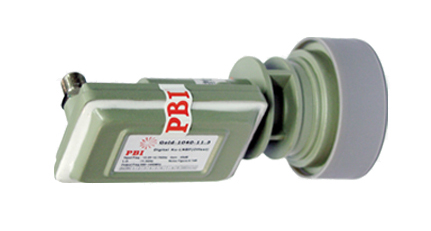

PBI Gold-1040(Offset)和Gold-1040PF(Prime Focus工程专用)Ku波段双极性单输出馈源一体化高频头,具有高灵敏、高增益、低噪声系数、低相位噪声等特点,完全适合卫星数字电视接收要求;Gold-1040(Offset)偏馈式高频头,适用于Ku偏馈式天线;Gold-1040PF(Prime Focus)中心聚焦式高频头,适用于中心聚焦式前馈天线使用(已增加馈源环并配备夹具),Gold-L040采用静电喷涂的高质塑料外壳,典雅、美观;已完全通过专业机构检测认证,均已大量广泛用于CATV前端系统和家用卫星接收单站中。
